Кондукторы для мебельного производства



17.05.2019

Главной целью любого бизнеса является максимизация прибыли. Существуют разные пути увеличения маржи, один из них снижение трудозатрат и как следствие ускорение процесса производства.  Применение такого несложного приспособления как кондуктор поможет сократить затраты ручного труда и повысить точность сборки.

Что такое мебельный кондуктор

Мебельные кондукторы и шаблоны — это специальный инструмент, применяемый при сверлении отверстий. Использование кондуктора позволяет исключить операцию наметки и повысить точность выверки элементов конструкции. Сборку с использованием кондуктора может осуществлять даже начинающий специалист, так как возможность ошибки сводится на минимум.

Процесс сборки корпусной мебели унифицирован, вся фурнитура выпускается по стандартам, что позволяет применять заводские кондуктора. Такие изделия выпускаются для всех типовых сборочных процессов. Различают устройство двух типов – непосредственно для сверления или только для наметки. Более функциональным являются первые устройства, совмещающие два процесса одновременно.

На первое время начинающий производитель может использовать самодельные кондукторы, тем более, что принцип их устройства не сложный.  В основе устройства используется металлическая линейка, перпендикулярно ей устанавливают поперечину. В линейке просверливаются отверстия на необходимых расстояниях, так для полкодержателя эти значения составят 100, 200, 300 мм, для минификса – 32 мм. Недостатком таких самодельных устройств является небольшой срок службы, из-за быстрого износа увеличивается неточность наметки, что негативно влияет на качество сборки мебели. Аналогичным способом можно изготовить другие специальные устройства, например, кондуктор для ручек или мебельных петель.

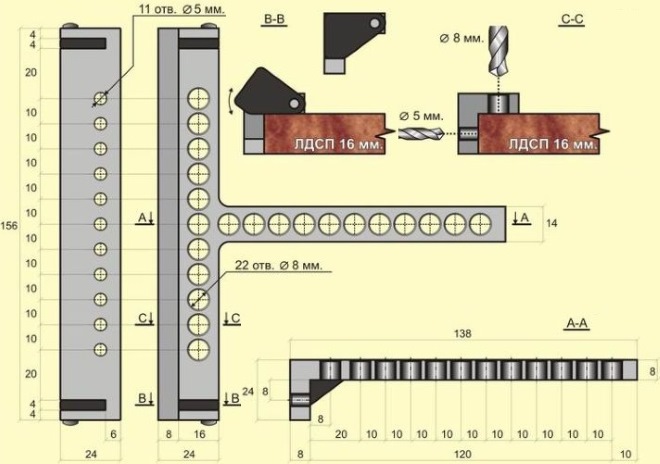

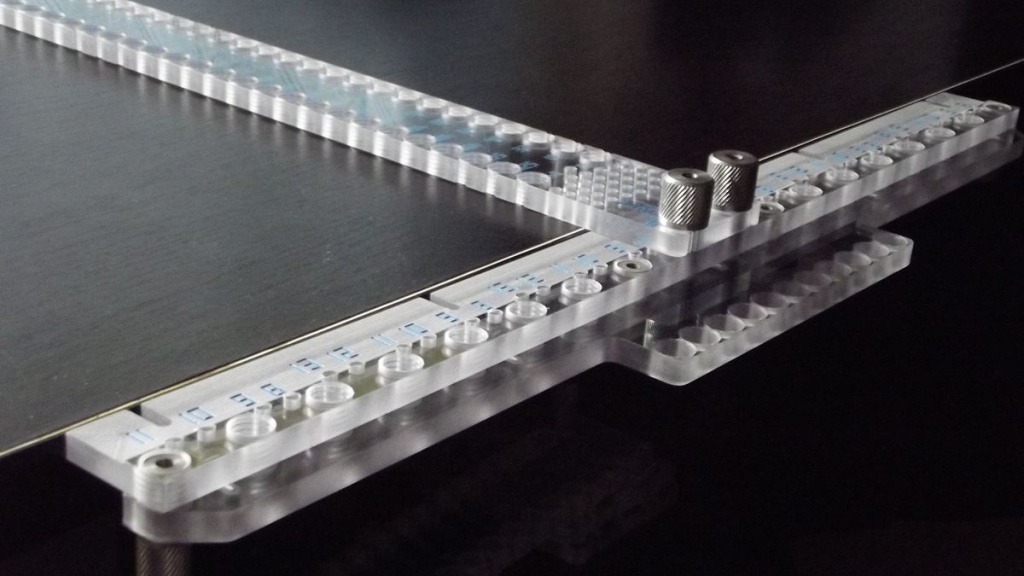

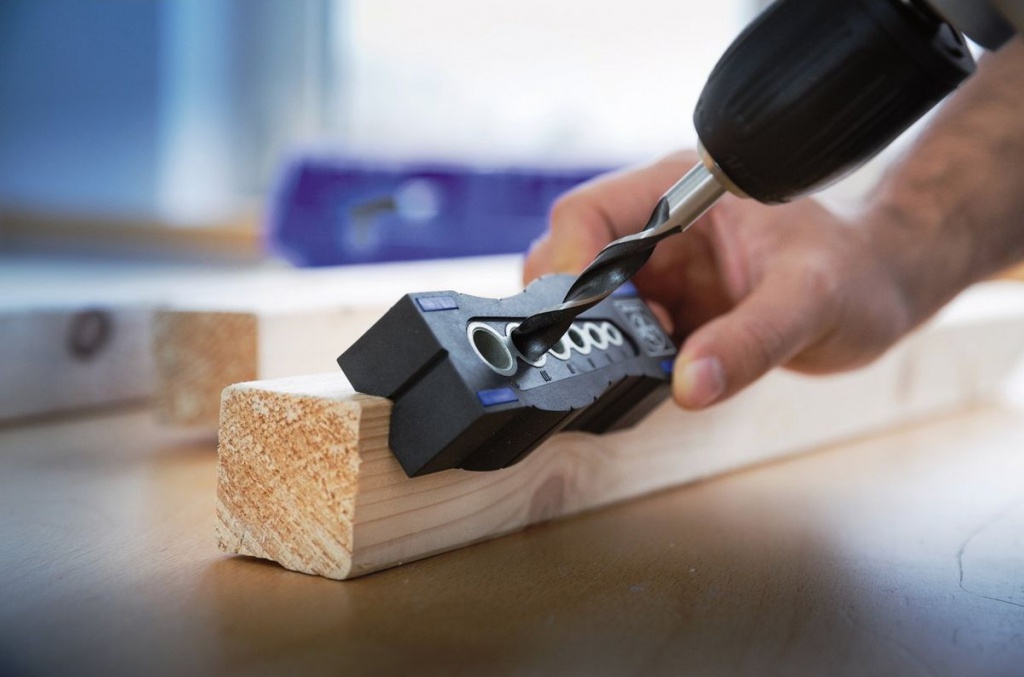

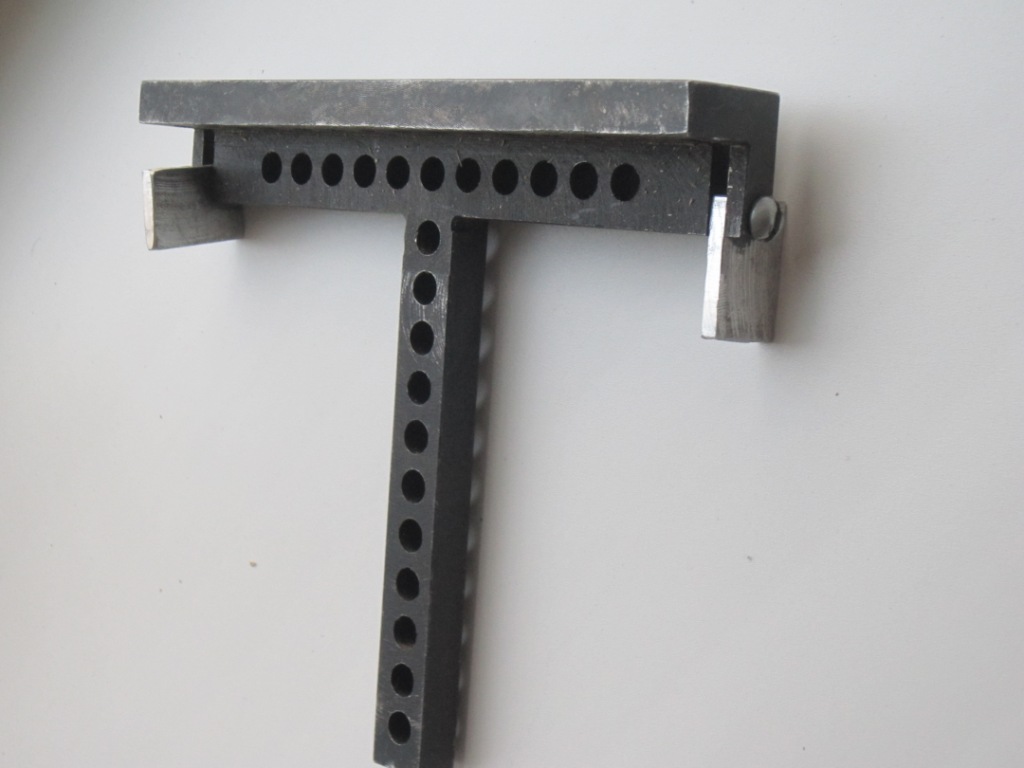

Мебельные кондукторы и шаблоны Мебельные кондукторы и

На серьезном производстве, где объем сборочных операций достаточно высок целесообразно применять заводские сборочные кондукторы. Стоимость приспособления окупиться за несколько производственных циклов.

Виды мебельных кондукторов

Исходя из потребности применяют различные виды мебельных кондукторов для сверления отверстий. Рассмотрим основные их виды.

Накладные

Вид кондуктора, когда приспособление устанавливается сверху на основную деталь с фиксацией, либо без нее. Применяется для сверления отверстий древесно-стружечных плитах под прямым углом.

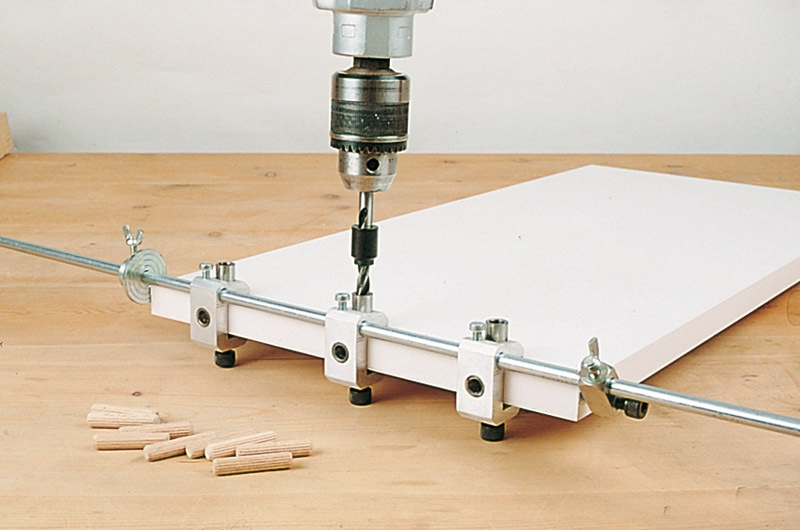

Накладные Накладные

Скользящие

Данные кондукторы не имеют постоянной опоры, а переставляются отдельно для каждого отверстия. Процесс производства на них менее эффективен.

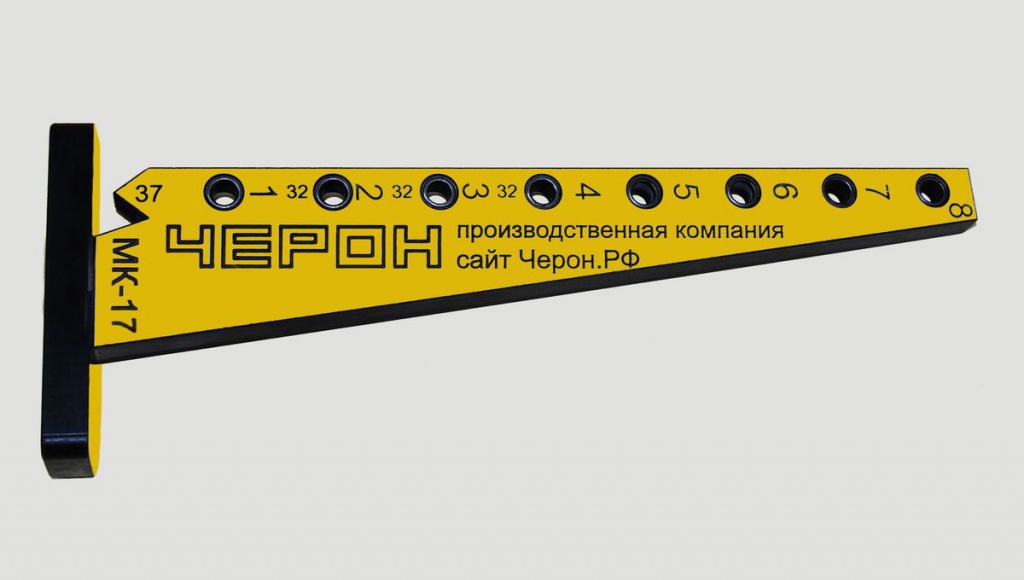

Cкользящий

Поворотные

Эти приспособления используются на цилиндрических заготовках. Их производят с несколькими осями поворота – горизонтальной, вертикальной и наклонной. Используют для сверления в наклонной плоскости.

Опрокидываемые

Опрокидываемые кондукторы применяют для сверления отверстий в различных плоскостях.

Универсальные

Такие приспособления целесообразно применять при мелкосерийном производстве. Они позволяют использовать различные комбинации сверлильных отверстий и быстро перенастраивать устройство.

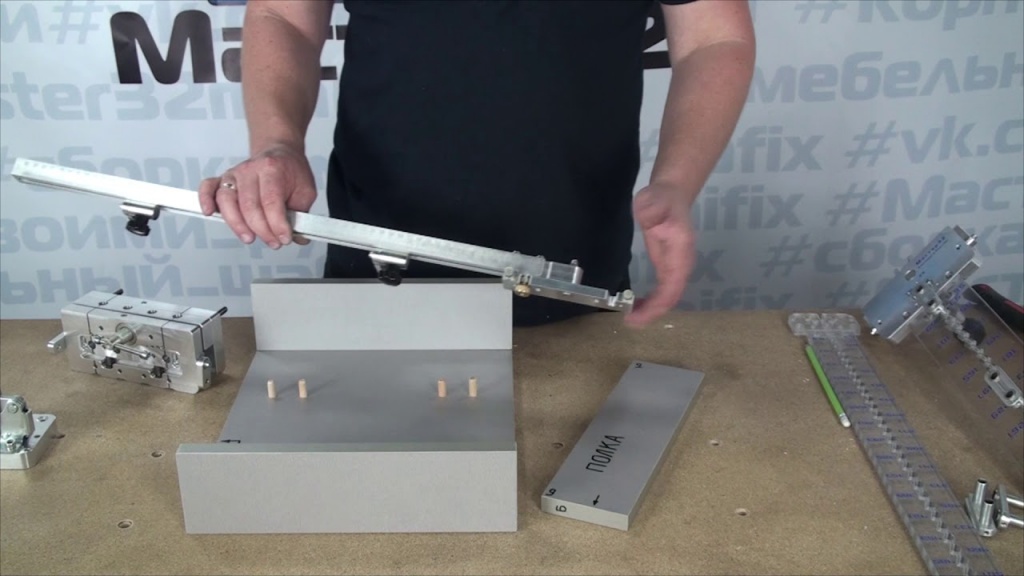

Универсальные

В мебельном производстве используются так же узкоспециализированные кондукторы, применяемые для отдельных операций. Например, шкантовый кондуктор для сверления монтажных отверстий под конфирмат или отверстий под углом.

Преимущества

Мебельный кондуктор для отверстий не только повышает качество сборки, но и минимизирует возможность ошибки, которая может повлечь за собой полную замену дорогостоящей испорченной детали. Работу с шаблоном можно доверить низкоквалифицированному персоналу, так как эта операция проще ручной выверки.  Рабочим нет необходимости измерять углы, делать наметку и проверку измерений. Угол сверления контролируется кондуктором, который исключает возможность отклонений. Это значительно повышает точность сверления, что особенно критично для глубоких отверстий.

Что бы работа с кондуктором была эффективной, инструмент должен отвечать следующим требованиям:

  • быть промытым и интуитивно понятным в использовании;
  • он должен ускорять процесс сборки;
  • позволять делать несколько отверстий сразу без дополнительной ручной наметки;
  • повышать качество работы со сверлом.

Немаловажное значение имеет материал из которого изготовлен кондуктор. Для шаблонов чаще всего используется пластик или оргстекло, сверлильные приспособления производятся из стали. При выборе кондуктора обратите внимание на следующие его характеристики:

  • паспортное значение деформаций при повышенных нагрузках;
  • выверенная ось отверстия под сверло;
  • отсутствие перегревов во время работы.

Всеми вышеперечисленными достоинствами обладают заводские кондукторы, они изготовлены на основе длительных научных исследований и прошли строгий контроль качества.



Производители мебельных кондукторов

На отечественном рынке широко используются и хорошо зарекомендовали себя кондукторы следующих торговых марок.

Assistant

Система мебельных кондукторов этой фирмы разработана для производства корпусной мебели базирующейся на 32 мм системе сборки, подходящей для всей европейской фурнитуры. Комплектацию системы заказчик подбирает для себя индивидуально, что позволяет сэкономить, выбрав только самое необходимое. Кондуктор Assistant содержит модули для наметки и сверления отверстий под направляющие (роликовые и шаровые), тандемы, петли, подъемные механизмы, конфирмат, эксцентрики, шканты, ручки и другие отверстия по системе 32 мм.

Dubel-Profi от KWB

Немецкий кондуктор для сверления отверстий под шканты. Механизм прибора позволяет производить идеально точное позиционирование отверстий диаметром от 3 до 12 мм. Кондуктор оснащен глубиномером и специальным упором, который помогает рассверливаться под прямым и косым углом. Благодаря резиновой накладке прибор удобно использовать на гладких и полированных поверхностях.

Кондор

Мебельный шаблон Кондор является портативным устройством, которое удобно взять с собой непосредственно на установку мебели. Благодаря сменным втулкам можно регулировать расстояние между отверстиями. Инструмент позволяет производить отверстия под шкант или конфирмат. Фрезеровочные пазы устанавливаются на растояниях 16 или 18 мм, что позволяет работать с различными материалами.

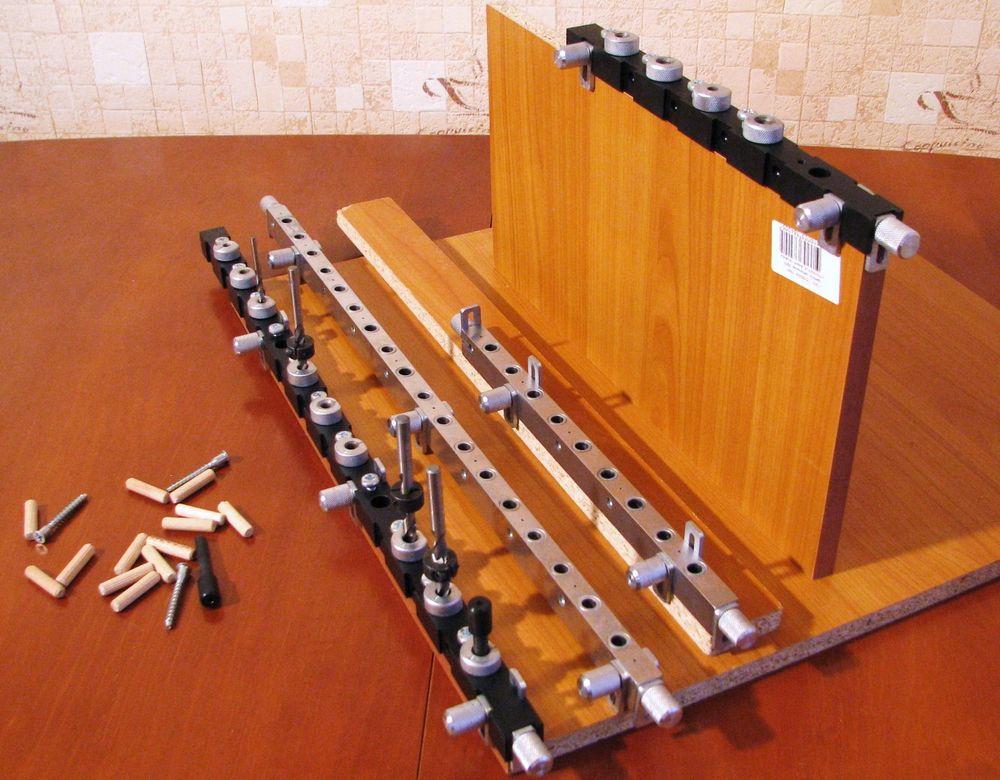

Мебельный шаблон Кондор

Мебельный кондуктор является незаменимым помощником на любом мебельном производстве. Это недорогое приспособление поможет не только сократить трудозатраты, но и значительно повысить качество ваших изделий.
